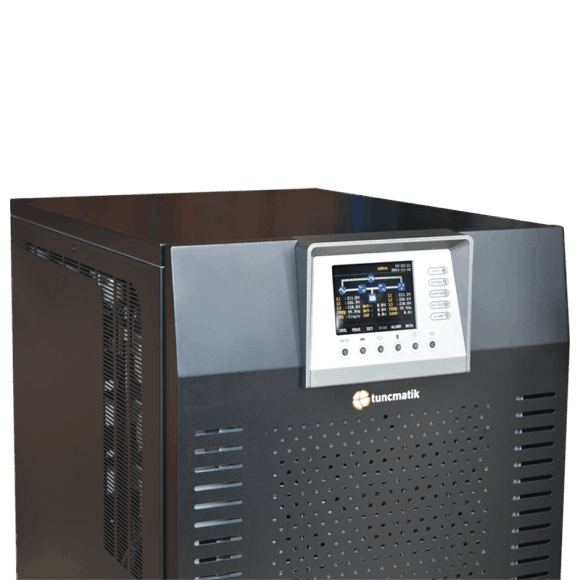

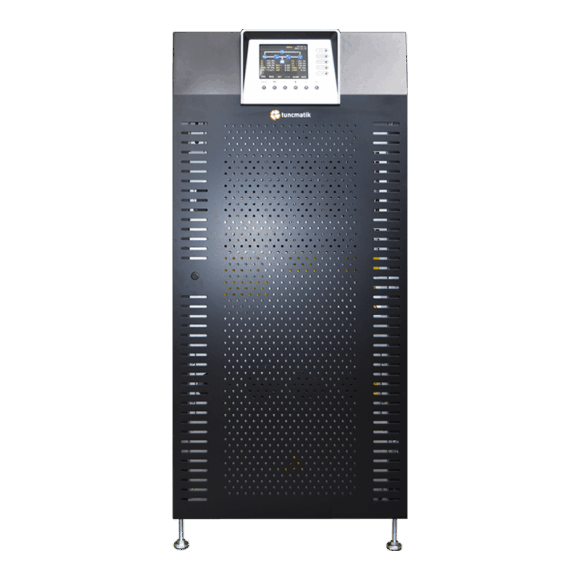

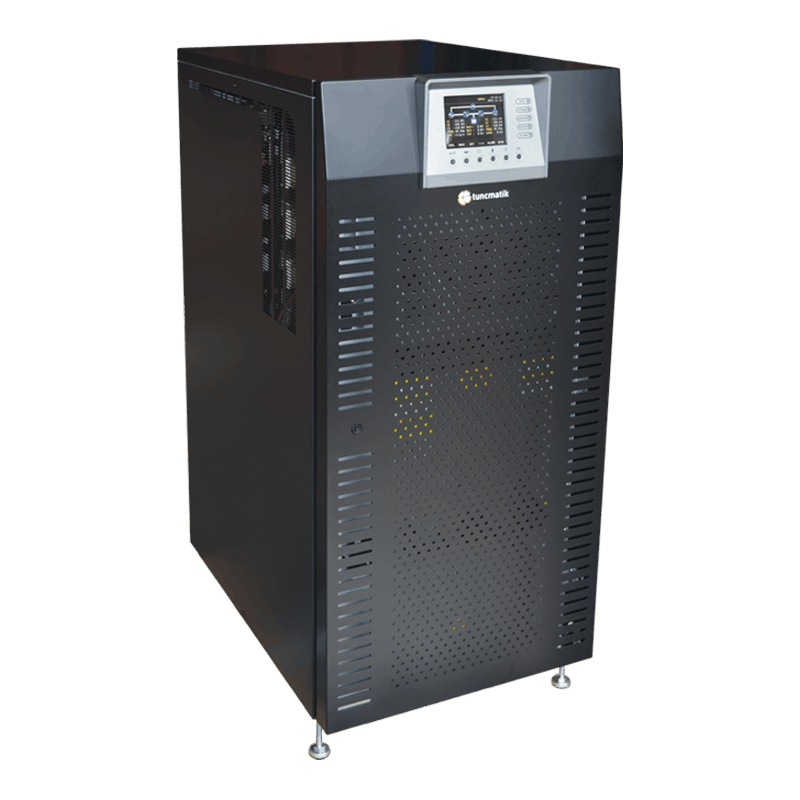

Hi-Tech Pro II X9

Beztransformátorová struktura
Použití beztransformátorové technologie má za následek výrazné snížení velikosti a hmotnosti UPS a také zlepšení důležitého poměru mezi výkonem a velikostí UPS. Vzhledem k tomu, že na výstupu měniče není žádný transformátor, ztráta elektrických zařízení se snižuje a účinnost zvyšuje. Zvýšená účinnost snižuje náklady na spotřebovanou elektřinu. Kromě toho má UPS bez transformátoru nižší hlučnost. Úroveň stejnosměrného napětí tradičního zdroje UPS je nízká, takže pro dosažení dostatečného střídavého napětí na výstupu potřebuje transformátor ve střídači. Úroveň stejnosměrného napětí v UPS bez transformátoru je již dostatečně vysoká, takže není zapotřebí použít krokový transformátor.


Režim ECO
Režim Eco umožňuje jednotce dodávat zátěž přímo z elektrické sítě. V případě výpadku síťového napájecího zdroje systém dodá zátěž napájením z baterie. Tím je efektivita téměř 100%. Režim Eco se používá v méně náročných použitích.

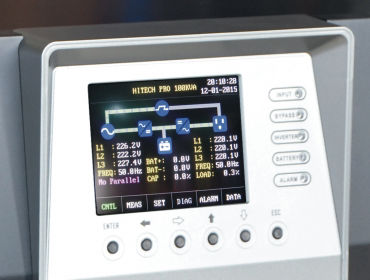

Široký dotykový displej LCD s úhlopříčkou 5,7 "

Vše máte pod kontrolou s multifunkčním, snadno čitelným LCD panelem. Nový pokročilý LCD panel zobrazuje funkce, vstupní, výstupní hodnoty a alarmy.

Objevte funkce a výhody

Možnost externí baterie

Dobu podpory můžete prodloužit díky možnosti externího připojení baterie

Vysoký vstupní výkonový faktor

Snižuje spotřebu elektrické energie a přináší úspory za energii.

Inteligentní nabíjecí technologie

Poskytuje delší životnost baterie a nižší provozní náklady díky speciální technologii nabíjení.

Vysoký výstupní výkonový faktor

O 28 % vyšší výkon na výstupu ve srovnání se standardními UPS výkonovými faktory 0.7.
Může podporovat více zařízení.

Vysoce výkonný mikroprocesor

Díky procesorovému řízení, digitální struktuře a vysoké rychlosti; UPS provádí ochranu proti přetížení, zkratu, nízkému napětí a přehřátí. Poskytnutím úplné ochrany zajišťuje stabilní a spolehlivý provoz.

Vysoká úspora energie

Režim Eco umožňuje zatížení přenášet prostřednictvím sítě.
Pokud síťové napětí přesáhne přijatelné limity nebo je přerušeno, UPS se zapne a dodá vhodné napětí.

Studený start

Nabízí přímý start v režimu baterie, i když není k dispozici napájení střídavým proudem.

Vysoká účinnost online

Vysoká účinnost online přináší úsporu energie a snižuje náklady.

Výstup True Sinewave

Plně kompatibilní se všemi druhy zařízení. Ideální pro lékařské a kritické použití.

Specifikace: Hi-Tech Pro II X9 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA

Vstup

Jmenovité napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Rozsah napětí + 15% or - 20%
Frekvenční rozsah 50 / 60 Hz ± 5%
Celkové harmonické zkreslení vstupního proudu 100% zátěž. THD-i < 1.0% 50% zátěž. THD-i < 2.0% 10% zátěž. THD-i < 5.0%
Mezní hodnota proudu Vysoké přetížení. PFC limit (vybíjení baterií)
Faktor výkonu 1.0

Výstup

Výstupní napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Nastavení střídavého napětí (Bat. Modu) Stacionární ± 1%, přechodové ± 2% (změny zatížení 100 - 0 - 100%)
Frekvenční rozsah 50 / 60 Hz synchronizováno ± 4%, Bez hlavních ± 0.05%
Max. rychlost zpomaléní ± 10 Hz/s
Waveform Sinusoida
Celkové harmonické zkreslení výstupního proudu Lineární zatížení
Fázový posun 120 ± 1% (vyvážené zatížení); 120 ± 2% (nevyvážené @ 50%)
Dynamická doba zotavení 10 msec @ 98% statické hodnoty
Přípustné přetížení 125% zatížení 10 min, 150% zatížení 1 min
Přípustný faktor výkyvu 3.2/1.
Přípustný faktor výkonu 0.9
Nerovnováha výstupního napětí se 100% nevyváženým zatížením < 1%
Mezní hodnota proudu Přetížení, zkrat

Static By-Pass

Typ Pevný stav
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz
Typ kontroly Na základě mikroprocesoru
Čas přenosu 0 sec
Přípustné přetížení 400% zatížení 10 sec
Transfer to By-pass Okamžitě, pro přetížení 150%

Manual By-Pass (Údržba)

Type Bez přerušení
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz

Účinnost

Režim AC ~ 92.5%
Režim baterie ~ 96.2%

Baterie

Typ VRLA baterie
Počet baterií 31 + 31
Doba nabíjení 8 hodin pro nabití až na 90% kapacity
Nabíjecí proud Nastavte automaticky podle kapacity baterie
Nabíjecí napětí - 420.0 VDC - 0 VDC + 420.0 VDC
Dodatečná podpora baterie Dostupné
Dodatečný proud nabíjení Nastavte automaticky podle kapacity baterie

Rozměry & váha

D x Š x V (mm) 770 x 450 x 1100
Váha (kg) 122

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarm Režim baterie, Nízká baterie, Přetížení, Chyba, 100 zaznamenávání minulých událostí

Vstup

Jmenovité napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Rozsah napětí + 15% or - 20%
Frekvenční rozsah 50 / 60 Hz ± 5%
Celkové harmonické zkreslení vstupního proudu 100% zátěž. THD-i < 1.0% 50% zátěž. THD-i < 2.0% 10% zátěž. THD-i < 5.0%
Mezní hodnota proudu Vysoké přetížení. PFC limit (vybíjení baterií)
Faktor výkonu 1.0

Výstup

Výstupní napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Nastavení střídavého napětí (Bat. Modu) Stacionární ± 1%, přechodové ± 2% (změny zatížení 100 - 0 - 100%)
Frekvenční rozsah 50 / 60 Hz synchronizováno ± 4%, Bez hlavních ± 0.05%
Max. rychlost zpomaléní ± 10 Hz/s
Waveform Sinusoida
Celkové harmonické zkreslení výstupního proudu Lineární zatížení
Fázový posun 120 ± 1% (vyvážené zatížení); 120 ± 2% (nevyvážené @ 50%)
Dynamická doba zotavení 10 msec @ 98% statické hodnoty
Přípustné přetížení 125% zatížení 10 min, 150% zatížení 1 min
Přípustný faktor výkyvu 3.2/1.
Přípustný faktor výkonu 0.9
Nerovnováha výstupního napětí se 100% nevyváženým zatížením < 1%
Mezní hodnota proudu Přetížení, zkrat

Static By-Pass

Typ Pevný stav
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz
Typ kontroly Na základě mikroprocesoru
Čas přenosu 0 sec
Přípustné přetížení 400% zatížení 10 sec
Transfer to By-pass Okamžitě, pro přetížení 150%

Manual By-Pass (Údržba)

Type Bez přerušení
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz

Účinnost

Režim AC ~ 93%
Režim baterie ~ 96.4%

Baterie

Typ VRLA baterie
Počet baterií 31 + 31
Doba nabíjení 8 hodin pro nabití až na 90% kapacity
Nabíjecí proud Nastavte automaticky podle kapacity baterie
Nabíjecí napětí - 420.0 VDC - 0 VDC + 420.0 VDC
Dodatečná podpora baterie Dostupné
Dodatečný proud nabíjení Nastavte automaticky podle kapacity baterie

Rozměry & váha

D x Š x V (mm) 770 x 450 x 1100
Váha (kg) 162

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarm Režim baterie, Nízká baterie, Přetížení, Chyba, 100 zaznamenávání minulých událostí

Vstup

Jmenovité napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Rozsah napětí + 15% or - 20%
Frekvenční rozsah 50 / 60 Hz ± 5%
Celkové harmonické zkreslení vstupního proudu 100% zátěž. THD-i < 1.0% 50% zátěž. THD-i < 2.0% 10% zátěž. THD-i < 6.0%
Mezní hodnota proudu Vysoké přetížení. PFC limit (vybíjení baterií)
Faktor výkonu 1.0

Výstup

Výstupní napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Nastavení střídavého napětí (Bat. Modu) Stacionární ± 1%, přechodové ± 2% (změny zatížení 100 - 0 - 100%)
Frekvenční rozsah 50 / 60 Hz synchronizováno ± 4%, Bez hlavních ± 0.05%
Max. rychlost zpomaléní ± 10 Hz/s
Waveform Sinusoida
Celkové harmonické zkreslení výstupního proudu Lineární zatížení
Fázový posun 120 ± 1% (vyvážené zatížení); 120 ± 2% (nevyvážené @ 50%)
Dynamická doba zotavení 10 msec @ 98% statické hodnoty
Přípustné přetížení 125% zatížení 10 min, 150% zatížení 1 min
Přípustný faktor výkyvu 2.8/1.
Přípustný faktor výkonu 0.9
Nerovnováha výstupního napětí se 100% nevyváženým zatížením < 1%
Mezní hodnota proudu Přetížení, zkrat

Static By-Pass

Typ Pevný stav
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz
Typ kontroly Na základě mikroprocesoru
Čas přenosu 0 sec
Přípustné přetížení 400% zatížení 10 sec
Transfer to By-pass Okamžitě, pro přetížení 150%

Manual By-Pass (Údržba)

Type Bez přerušení
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz

Účinnost

Režim AC ~ 94%
Režim baterie ~ 96.9%

Baterie

Typ VRLA baterie
Počet baterií 31 + 31
Doba nabíjení 8 hodin pro nabití až na 90% kapacity
Nabíjecí proud Nastavte automaticky podle kapacity baterie
Nabíjecí napětí - 420.0 VDC - 0 VDC + 420.0 VDC
Dodatečná podpora baterie Dostupné
Dodatečný proud nabíjení Nastavte automaticky podle kapacity baterie

Rozměry & váha

D x Š x V (mm) 805 x 590 x 1320
Váha (kg) 231

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarm Režim baterie, Nízká baterie, Přetížení, Chyba, 100 zaznamenávání minulých událostí

Vstup

Jmenovité napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Rozsah napětí + 15% or - 20%
Frekvenční rozsah 50 / 60 Hz ± 5%
Celkové harmonické zkreslení vstupního proudu 100% zátěž. THD-i < 1.5% 50% zátěž. THD-i < 2.0% 10% zátěž. THD-i < 6.0%
Mezní hodnota proudu Vysoké přetížení. PFC limit (vybíjení baterií)
Faktor výkonu 1.0

Výstup

Výstupní napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Nastavení střídavého napětí (Bat. Modu) Stacionární ± 1%, přechodové ± 2% (změny zatížení 100 - 0 - 100%)
Frekvenční rozsah 50 / 60 Hz synchronizováno ± 4%, Bez hlavních ± 0.05%
Max. rychlost zpomaléní ± 10 Hz/s
Waveform Sinusoida
Celkové harmonické zkreslení výstupního proudu Lineární zatížení
Fázový posun 120 ± 1% (vyvážené zatížení); 120 ± 2% (nevyvážené @ 50%)
Dynamická doba zotavení 10 msec @ 98% statické hodnoty
Přípustné přetížení 125% zatížení 10 min, 150% zatížení 1 min
Přípustný faktor výkyvu 3.2/1.
Přípustný faktor výkonu 0.9
Nerovnováha výstupního napětí se 100% nevyváženým zatížením < 1%
Mezní hodnota proudu Přetížení, zkrat

Static By-Pass

Typ Pevný stav
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz
Typ kontroly Na základě mikroprocesoru
Čas přenosu 0 sec
Přípustné přetížení 400% zatížení 10 sec
Transfer to By-pass Okamžitě, pro přetížení 150%

Manual By-Pass (Údržba)

Type Bez přerušení
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz

Účinnost

Režim AC ~ 93%
Režim baterie ~ 96.5%

Baterie

Typ VRLA baterie
Počet baterií 31 + 31
Doba nabíjení 8 hodin pro nabití až na 90% kapacity
Nabíjecí proud Nastavte automaticky podle kapacity baterie
Nabíjecí napětí - 420.0 VDC - 0 VDC + 420.0 VDC
Dodatečná podpora baterie Dostupné
Dodatečný proud nabíjení Nastavte automaticky podle kapacity baterie

Rozměry & váha

D x Š x V (mm) 805 x 590 x 1320
Váha (kg) 255

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarm Režim baterie, Nízká baterie, Přetížení, Chyba, 100 zaznamenávání minulých událostí

Vstup

Jmenovité napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Rozsah napětí + 15% or - 20%
Frekvenční rozsah 50 / 60 Hz ± 5%
Celkové harmonické zkreslení vstupního proudu 100% zátěž. THD-i < 1.5% 50% zátěž. THD-i < 2.0% 10% zátěž. THD-i < 6.0%
Mezní hodnota proudu Vysoké přetížení. PFC limit (vybíjení baterií)
Faktor výkonu 1.0

Výstup

Výstupní napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Nastavení střídavého napětí (Bat. Modu) Stacionární ± 1%, přechodové ± 2% (změny zatížení 100 - 0 - 100%)
Frekvenční rozsah 50 / 60 Hz synchronizováno ± 4%, Bez hlavních ± 0.05%
Max. rychlost zpomaléní ± 10 Hz/s
Waveform Sinusoida
Celkové harmonické zkreslení výstupního proudu Lineární zatížení
Fázový posun 120 ± 1% (vyvážené zatížení); 120 ± 2% (nevyvážené @ 50%)
Dynamická doba zotavení 10 msec @ 98% statické hodnoty
Přípustné přetížení 125% zatížení 10 min, 150% zatížení 1 min
Přípustný faktor výkyvu 3.2/1.
Přípustný faktor výkonu 0.9
Nerovnováha výstupního napětí se 100% nevyváženým zatížením < 1%
Mezní hodnota proudu Přetížení, zkrat

Static By-Pass

Typ Pevný stav
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz
Typ kontroly Na základě mikroprocesoru
Čas přenosu 0 sec
Přípustné přetížení 400% zatížení 10 sec
Transfer to By-pass Okamžitě, pro přetížení 150%

Manual By-Pass (Údržba)

Type Bez přerušení
Napětí Jedno fázové 220 V, 230 V or 240 V; Troj fázové 3 x 380 V, 3 x 400 V or 3 x 415 (4 dráty)
Frekvence 50 / 60 Hz

Účinnost

Režim AC ~ 93.3%
Režim baterie ~ 96.4%

Baterie

Typ VRLA baterie
Počet baterií 31 + 31
Doba nabíjení 8 hodin pro nabití až na 90% kapacity
Nabíjecí proud Nastavte automaticky podle kapacity baterie
Nabíjecí napětí - 420.0 VDC - 0 VDC + 420.0 VDC
Dodatečná podpora baterie Dostupné
Dodatečný proud nabíjení Nastavte automaticky podle kapacity baterie

Rozměry & váha

D x Š x V (mm) 805 x 590 x 1320
Váha (kg) 255

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarm Režim baterie, Nízká baterie, Přetížení, Chyba, 100 zaznamenávání minulých událostí

© Copyright 2019 Lampo,s.r.o. - Všechna práva vyhrazena
