Modultech

Univerzální modulární úložiště a systém baterií

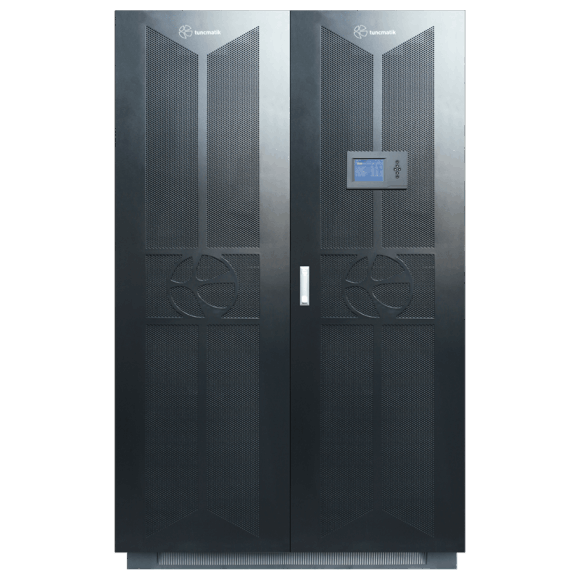

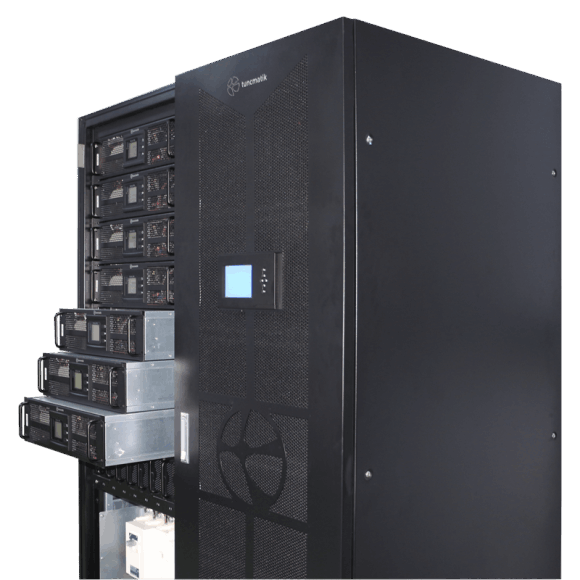

Modulární systémy UPS se skládají ze samostatně pracujících modulů. Moduly UPS jsou dodávany ve skříních různých velikostí, z nichž každý je vybaven stojany 5-10-13.

Všechny systémové moduly UPS mohou být monitorovány i řízeny přes LCD panel umístěný na dveřích skříně.

Manuální přepínač překlenutí vedení a jističe je umístěn uvnitř skříně.

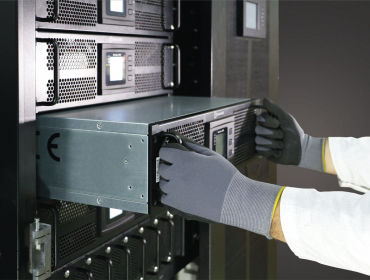

Díky speciálnímu designu UPS Modultech není třeba mít přístup k UPS z boku či zezadu; přední přístup umožňuje přidat moduly snadno a rychle.



Proč modulární UPS?

Největší výhodou modulárních UPS je jejich velikost, protože i přes malý rozměr nabízí ohromující výkon. Maximální možný výkon musí být zajištěn na důležitých místech, jako jsou datová centra, kde je dostupný prostor pro instalaci UPS velmi omezený a nákladný. Modulární UPS splňují tento požadavek. Modulární UPS mají také nižší spotřebu elektrické energie díky své vysoké provozní účinnosti, a proto vrací počáteční investici v krátkém čase.

Maximální elektrický výkon v minimálních rozměrech!

Tuncmatik nabízí revoluční zařízení pro zálohu napájení. Po náročném testování navrhl modulární skříň Modultech UPS, která splňuje rychle rostoucí požadavky na energii.

Věk velkých a objemných UPS končil s uvedením Modultech UPS. Tento modulární typ nabízí maximální účinnost s minimálním prodlevou a menším požadavkem na místo.

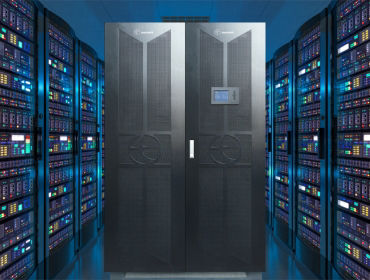

Modultech je tak vhodným řešením do míst, jako jsou datová centra, IT místnosti, telekomunikace, kabelová televize, satelitní televize, banky, nemocnice, ropný a plynárenský průmysl, univerzity apod., kde volný prostor je kritický problém.


Výhody modulární struktury:

- Rychlá instalace
- Rychlá údržba bez přerušení provozu
- Nízké náklady na údržbu
- Nízké náklady na zvýšení kapacity
- N + X redundantní režim provozu
- Napájecí moduly typu plug-and-play
- Flexibilně rozšířitelná skříň UPS
- Flexibilně rozšířitelné skříně baterií


Zvýšení kapacity s růstem vašeho podnikání ...

Nejlepší možná architektura, která v budoucnu zajistí možnost zvyšování kapacity.

Například pro datové centrum může mít vybudováno 160kVA záložní zdroj sestavený z osmi bateriových modulů UPS s kapacitou každého 20kVA ve skříni s kapacitou 10 modulů. K dispozici tak zůstávají dva neobsazené moduly. Když se zatížení v datovém centru zvýší, kapacitu UPS lze snadno zvýšit až na 200kVA, a to pouze přidáním dvou modulů 20kVA do stejné skříně, aniž byste museli platit další náklady na instalaci.

Objevte funkce a výhody

Možnost externí baterie

Dobu podpory můžete prodloužit díky možnosti externího připojení baterie

Vysoký vstupní výkonový faktor

Snižuje spotřebu elektrické energie a přináší úspory za energii.

Inteligentní nabíjecí technologie

Poskytuje delší životnost baterie a nižší provozní náklady díky speciální technologii nabíjení.

Vysoký výstupní výkonový faktor

O 28 % vyšší výkon na výstupu ve srovnání se standardními UPS výkonovými faktory 0.7.
Může podporovat více zařízení.

Vysoce výkonný mikroprocesor

Díky procesorovému řízení, digitální struktuře a vysoké rychlosti; UPS provádí ochranu proti přetížení, zkratu, nízkému napětí a přehřátí. Poskytnutím úplné ochrany zajišťuje stabilní a spolehlivý provoz.

Vysoká úspora energie

Režim Eco umožňuje zatížení přenášet prostřednictvím sítě.
Pokud síťové napětí přesáhne přijatelné limity nebo je přerušeno, UPS se zapne a dodá vhodné napětí.

Studený start

Nabízí přímý start v režimu baterie, i když není k dispozici napájení střídavým proudem.

Vysoká účinnost online

Vysoká účinnost online přináší úsporu energie a snižuje náklady.

Výstup True Sinewave

Plně kompatibilní se všemi druhy zařízení. Ideální pro lékařské a kritické použití.

Specifikace: Modultech 300 kVA (Modul 30 kVA) / 520 kVA (Modul 40 kVA)

Vstup

Jmenovité napětí 380/400/415 VAC, (3Ph+N+PE)
Rozsah napětí 208-478 VAC
Frekvenční rozsah 40 - 70 Hz
Faktor výkonu ≥ 0.99
Bypass voltage range Max. napětí. 220V +25% (volitelné +10%, +15%,+20%) 230V 20% (volitelné +10%, +15%) 240V 15% (volitelné +10%) Min. napětí -45% (volitelné -20%, -30%) Frequency protection range. ±10%
Harmonic distortion (THDi) 2% (100% nelineární zatížení)
Vstup generátoru Podpora

Výstup

Výstupní napětí 380/400/415 VAC, (3Ph+N+PE)
Regulace napětí ± 1%
Faktor výkonu 0.9/1 (měnitelné)
Výstupní frekvence 1. Line mode. ±1%, ±2%, ±4%, ±5%, ±10% / 2. Režim baterie. (50/60 ±0.1%) Hz
Přípustný faktor výkyvu 3/1
Harmonické zkreslení (THDi) ≤ 2% with linear load / ≤ 5% with non linear load
Účinnost 95.5%

Baterie

Napětí baterie ± 240VDC; množství baterií (volitelné)
Napájecí proud UPS skříně 100A (Max.)
Napájecí proud modulu 10A (Max.) (Napájecí proud může být nastaven podle kapacity instalovaných baterií)
Doba provozu zálohy Záleží na kapacitě instalovaných baterií

Systémové funkce

Čas přenosu Nástroj pro baterii
Režim přetížení linky Zátěž ≤110%
Režim přetížení baterie Zátěž ≤110%
Overload Bypass mode Jistič (10kVA)
Zkrat Hold whole system
Potlačení hluku Vyhovuje EN62040-2
Komunikační rozhraní UPS skříň

Prostředí

Operační teplota 0 ~ 40°C
Skladová teplota -25 ~ 55°C
Rozsah vlhosti 0 ~ 95% (bez kondenzace)
Výška < 1500m
Hluk 65dB

Rozměry & váha

Rozměry D x Š x V (mm) UPS skříň 600 x 1100 x 2000

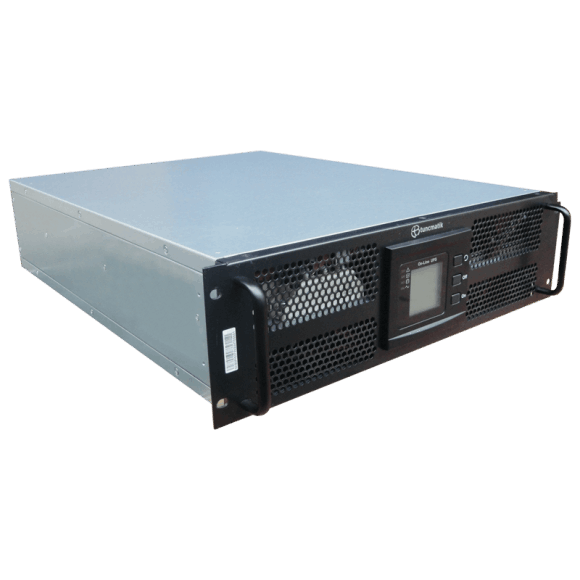

Rozměry D x Š x V (mm) Modul 443 x 580 x 131 (3U)
Čistá hmotnost (kg) UPS skříň 310
Čistá hmotnost (kg) Modul 33
* Volitelné 10,15, 20 kVA dostupné
** K dispozici jsou různé velikosti skříňí

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarmy Režim baterie, Nízká baterie, Přetížení, Chyba

Standardy & certifikace

Zabezpečení IEC/EN62040-1, IEC/EN60950-1
EMC IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8

Vstup

Jmenovité napětí 380/400/415 VAC, (3Ph+N+PE)
Rozsah napětí 208-478 VAC
Frekvenční rozsah 40 - 70 Hz
Faktor výkonu ≥ 0.99
Bypass voltage range Max. napětí. 220V +25% (volitelné +10%, +15%,+20%) 230V 20% (volitelné +10%, +15%) 240V 15% (volitelné +10%) Min. napětí -45% (volitelné -20%, -30%) Frequency protection range. ±10%
Harmonic distortion (THDi) 2% (100% nelineární zatížení)
Vstup generátoru Podpora

Výstup

Výstupní napětí 380/400/415 VAC, (3Ph+N+PE)
Regulace napětí ± 1%
Faktor výkonu 0.9/1 (měnitelné)
Výstupní frekvence 1. Line mode. ±1%, ±2%, ±4%, ±5%, ±10% / 2. Režim baterie. (50/60 ±0.1%) Hz
Přípustný faktor výkyvu 3/1
Harmonické zkreslení (THDi) ≤ 2% with linear load / ≤ 5% with non linear load
Účinnost 95.5%

Baterie

Napětí baterie ± 240VDC; množství baterií (volitelné)
Napájecí proud UPS skříně 130A (Max.)
Napájecí proud modulu 10A (Max.) (Napájecí proud může být nastaven podle kapacity instalovaných baterií)
Doba provozu zálohy Záleží na kapacitě instalovaných baterií

Systémové funkce

Čas přenosu Nástroj pro baterii
Režim přetížení linky Zátěž ≤110%
Režim přetížení baterie Zátěž ≤110%
Overload Bypass mode Jistič (10kVA)
Zkrat Hold whole system
Potlačení hluku Vyhovuje EN62040-2
Komunikační rozhraní UPS skříň

Prostředí

Operační teplota 0 ~ 40°C
Skladová teplota -25 ~ 55°C
Rozsah vlhosti 0 ~ 95% (bez kondenzace)
Výška < 1500m
Hluk 65dB

Rozměry & váha

Rozměry D x Š x V (mm) UPS skříň 860 x 1200 x 2000
Rozměry D x Š x V (mm) Modul 443 x 580 x 131 (3U)
Čistá hmotnost (kg) UPS skříň 860
Čistá hmotnost (kg) Modul 35
* Volitelné 10,15, 20 kVA dostupné
** K dispozici jsou různé velikosti skříňí

Ukazatele & Alarmy

LCD Panel Stav UPS, úroveň zatížení, úroveň baterie, vstupní / výstupní napětí, časovač vybíjení, poruchové stavy
Alarmy Režim baterie, Nízká baterie, Přetížení, Chyba

Standardy & certifikace

Zabezpečení IEC/EN62040-1, IEC/EN60950-1
EMC IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8
